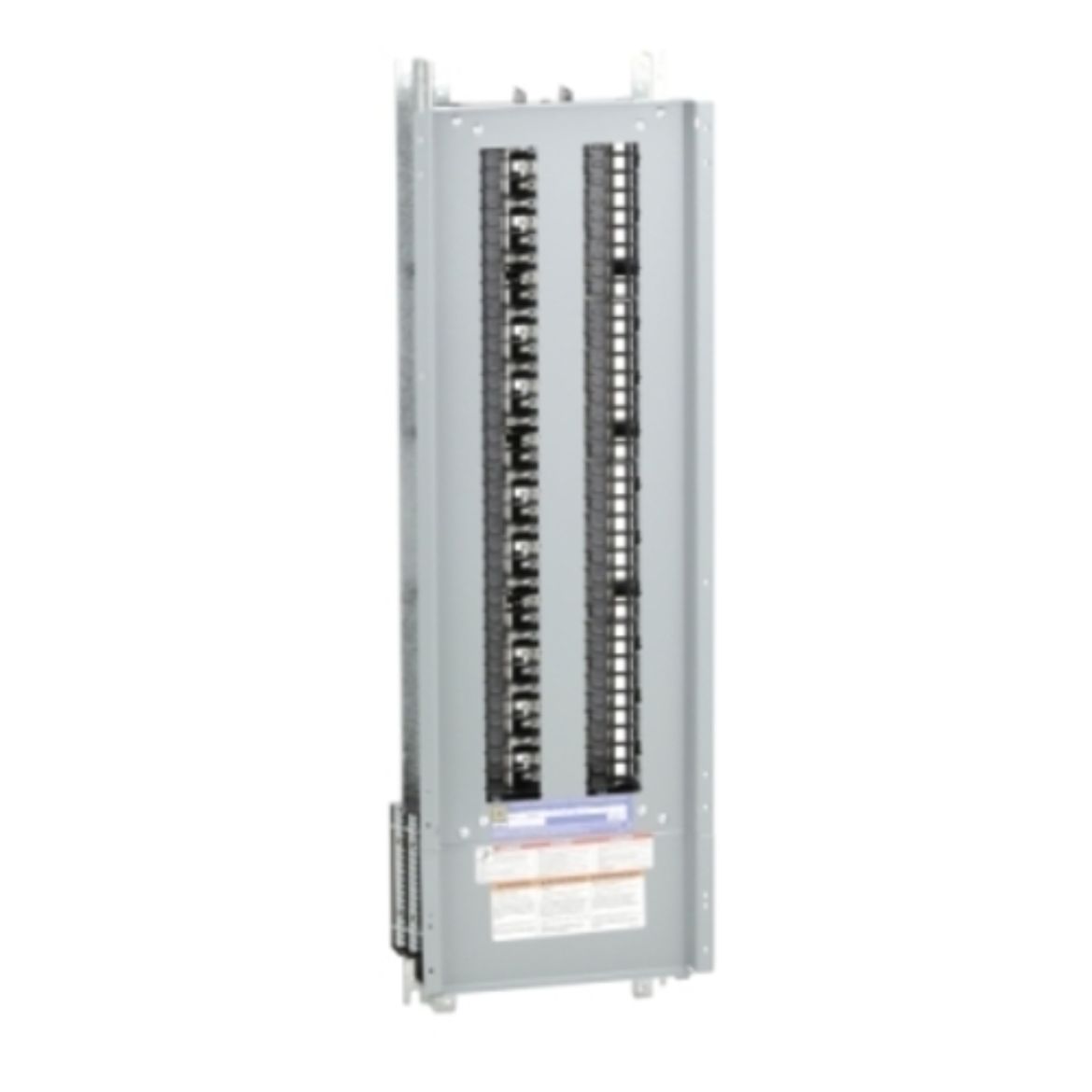

Descripción del Tablero Interior NQ Square D
El Tablero Interior NQ Square D es una solución robusta y eficiente para la gestión de la distribución eléctrica en entornos industriales. Con una corriente nominal de 225A y un diseño de 72 polos, este tablero está diseñado para soportar aplicaciones de alta demanda. Su construcción de barra de cobre garantiza un rendimiento óptimo y durabilidad.
Entre sus beneficios, el tablero presenta compatibilidad con una variedad de interruptores de circuito, incluyendo QOB y QHB, lo que lo hace versátil y adaptable a diferentes necesidades eléctricas. Adicionalmente, su diseño compacto permite una instalación sencilla y eficiente, ideal para espacios restringidos.
| Especificación | Detalle |
|---|
| Tipo de Panel | Conectores de entrada |
| Tipo de Interruptor de Circuito | QOB, QOB-VH, QHB |
| Material de Barra | Cobre |
| Número de Espacios | 72 |
| Altura del Enclosure | 1117.6 mm |
| Ancho del Enclosure | 508 mm |
| Profundidad del Enclosure | 146.05 mm NEMA 1 / 165.1 mm NEMA 3R/5/12 |
| Corriente Nominal | 225 A |
| Corriente Interrumpida Nominal | 10 kA, 22 kA, 65 kA |
| Número de Fases | 3 fases, 4 hilos |
| Clasificación de Voltaje | 240 V CA, 48 V DC |
| Conexiones - Terminales | Terminal línea a línea AWG 6...350 kcmil aluminio |
| Par de Apriete | Variable según el tamaño de AWG |
| Normas Cumplidas | CSA, UL |
