En el mundo de las instalaciones eléctricas, la elección del cable conductor es una decisión crítica que va más allá del simple amperaje. Un cable adecuado garantiza la seguridad, la eficiencia energética y la durabilidad del sistema.
Este artículo actúa como una guía práctica para entender los tipos de cables más comunes y cómo aplicarlos correctamente en proyectos residenciales, comerciales e industriales, asegurando el cumplimiento de las normativas y la optimización del rendimiento.
Tipos de Conductores por Aislamiento y Aplicación
La designación de un cable, como la popular "THW", nos da pistas sobre sus propiedades. Las letras nos indican su aislamiento (termoplástico), resistencia al calor (Heat-resistant) y resistencia al agua (Water-resistant). Para proyectos de baja tensión, los cables más utilizados son:
THW/THHW: Ideales para instalaciones en interiores y exteriores, resisten la humedad y temperaturas elevadas. Son la elección estándar en proyectos residenciales y comerciales.
XHHW/XHHW-2: Con un aislamiento de polietileno reticulado, estos cables ofrecen una resistencia superior a la humedad y el calor. Son excelentes para aplicaciones industriales y enterrado directo, donde las condiciones ambientales son más exigentes.
SPT/SJT: Utilizados en extensiones y aparatos portátiles. El SPT es para uso ligero y el SJT es para uso más rudo. Es crucial no subestimar la importancia de la calidad en estos cables, ya que a menudo se exponen a mayor desgaste.
Conductores para Instalaciones de Media Tensión

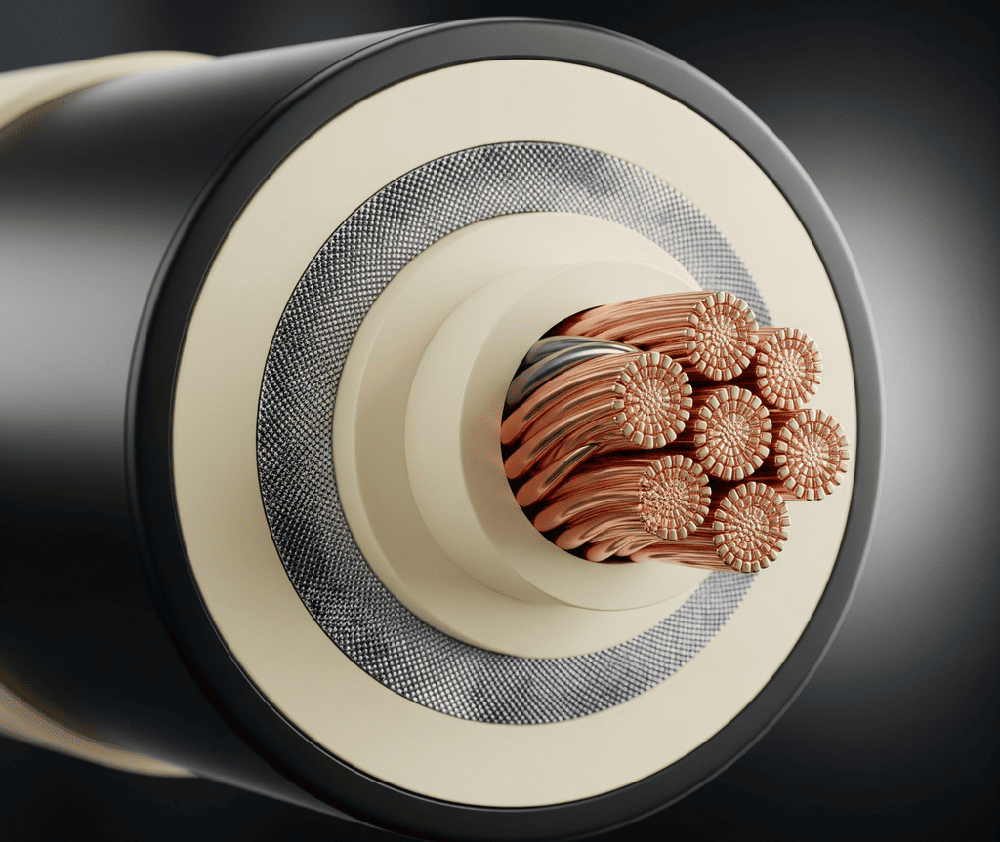

Las instalaciones de media tensión (generalmente entre 1 kV y 35 kV) se encuentran comúnmente en subestaciones, grandes complejos industriales y líneas de distribución. La selección del cable aquí es aún más rigurosa, ya que manejan niveles de energía considerablemente mayores. Los cables de media tensión suelen tener tres componentes principales: el conductor, un aislamiento grueso y una pantalla metálica.
Cables de tipo EPR: Con aislamiento de caucho de etileno-propileno, ofrecen una excelente resistencia a la temperatura, la humedad y los rayos ultravioleta, haciéndolos ideales para aplicaciones exteriores y en ambientes agresivos.
Cables de tipo XLPE: El aislamiento de polietileno reticulado es una opción popular por su bajo costo, alta resistencia a la deformación por calor y buenas propiedades eléctricas.
Innovación en Conductores: La Era de la Eficiencia y la Sostenibilidad
El futuro del cableado eléctrico está intrínsecamente ligado a la eficiencia energética y la sostenibilidad. Las innovaciones se centran en el desarrollo de materiales que ofrezcan menor resistencia, reduciendo así las pérdidas de energía por calor. Los cables con aislamiento de materiales halogenados de baja emisión de humos y libres de halógenos (LSZH) son cada vez más demandados, especialmente en entornos donde la seguridad contra incendios es una prioridad crítica, como hospitales, aeropuertos y túneles. Además, la integración de fibra óptica dentro de los cables de potencia permite la monitorización en tiempo real del sistema, facilitando el mantenimiento predictivo y la gestión inteligente de la red.
La correcta selección de un conductor eléctrico es una inversión directa en la seguridad, la eficiencia y la vida útil de cualquier proyecto. Para el profesional, entender las especificaciones técnicas y la aplicación correcta de cada cable no es solo una buena práctica, es una obligación. Al elegir productos de calidad y con certificaciones reconocidas, se garantiza no solo el cumplimiento de las normativas, sino también la tranquilidad de saber que la instalación funcionará de manera óptima durante años.
