Descripción del Producto

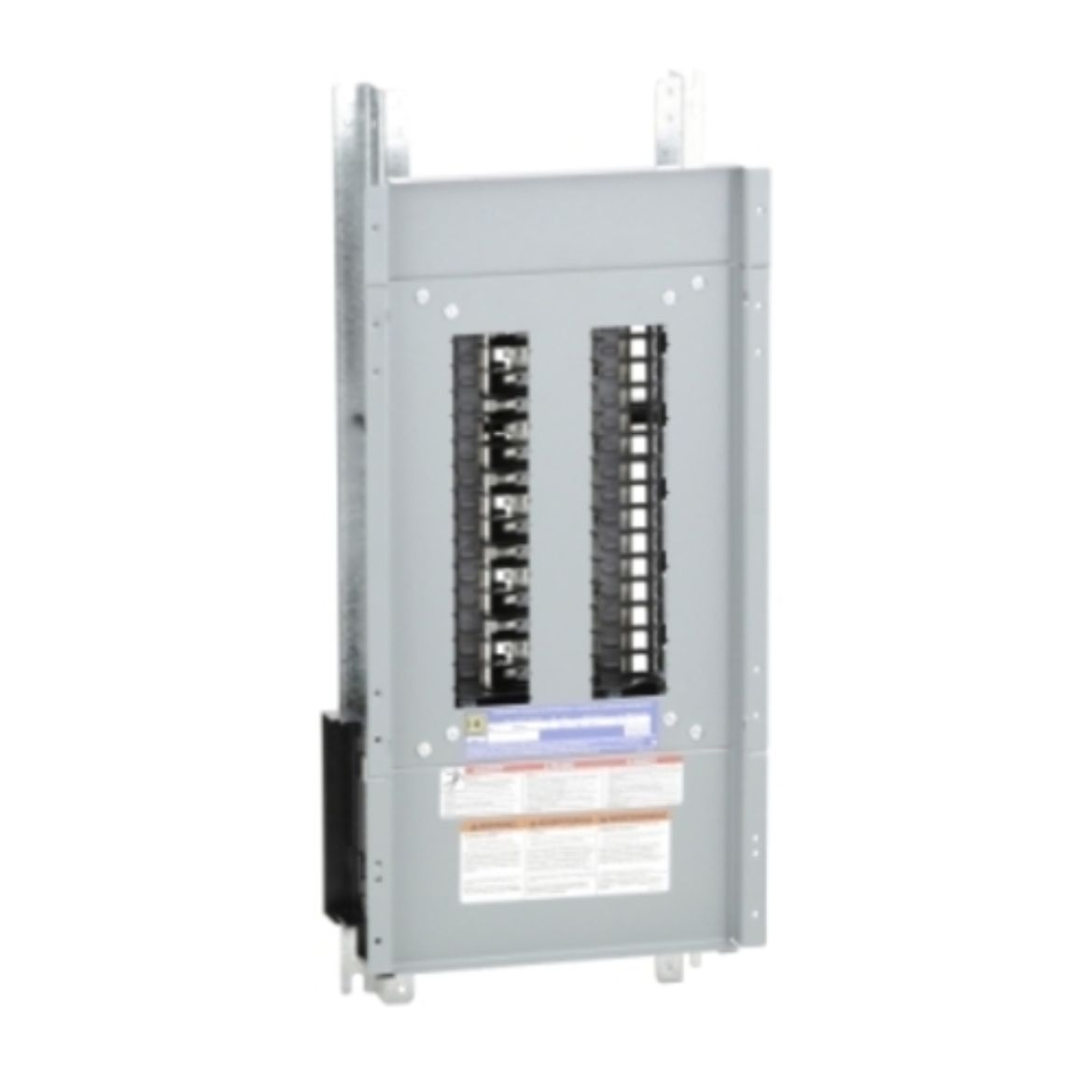

El Interior para Tablero NQ Square D, modelo NQ430L2C, es una solución robusta y eficiente para la gestión de energía en instalaciones eléctricas. Con 30 polos y una capacidad nominal de 225A, este panelboard está diseñado para aplicaciones de alta demanda eléctrica, asegurando un suministro de energía confiable y seguro.
Beneficios del Interior Tablero NQ incluyen su construcción en barra de cobre, que proporciona una excelente conductividad y durabilidad. Su diseño permite una fácil instalación y disposición, siendo compatible con diferentes tipos de interruptores de circuito como QOB y QHB. Este producto es ideal para entornos comerciales e industriales, cumpliendo con los estándares UL y CSA.
| Especificación | Detalle |
|---|
| Tipo de Panelboard | Entrelazar |
| Circuit Breaker Type | QOB, QOB-VH, QHB |
| Número de espacios | 30 |
| Altura nominal de envoltura | 812.8 mm |
| Anchura nominal de envoltura | 508 mm |
| Profundidad nominal de envoltura | 146.05 mm (NEMA 1), 165.1 mm (NEMA 3R/5/12) |
| Corriente nominal | 225 A |
| Corriente interrumpida nominal | 10 kA, 22 kA, 65 kA |
| Número de fases | 3 fases, 4 hilos |
| Voltaje nominal | 240 V CA, 48 V DC |
| Conexiones - terminales | Terminal línea a línea AWG 6...350 kcmil aluminio, Terminal neutro AWG 6...350 kcmil aluminio |
| Par de apriete | Varios valores según AWG y mm² |
| Altura | 685.8 mm |
| Anchura | 265.18 mm |
